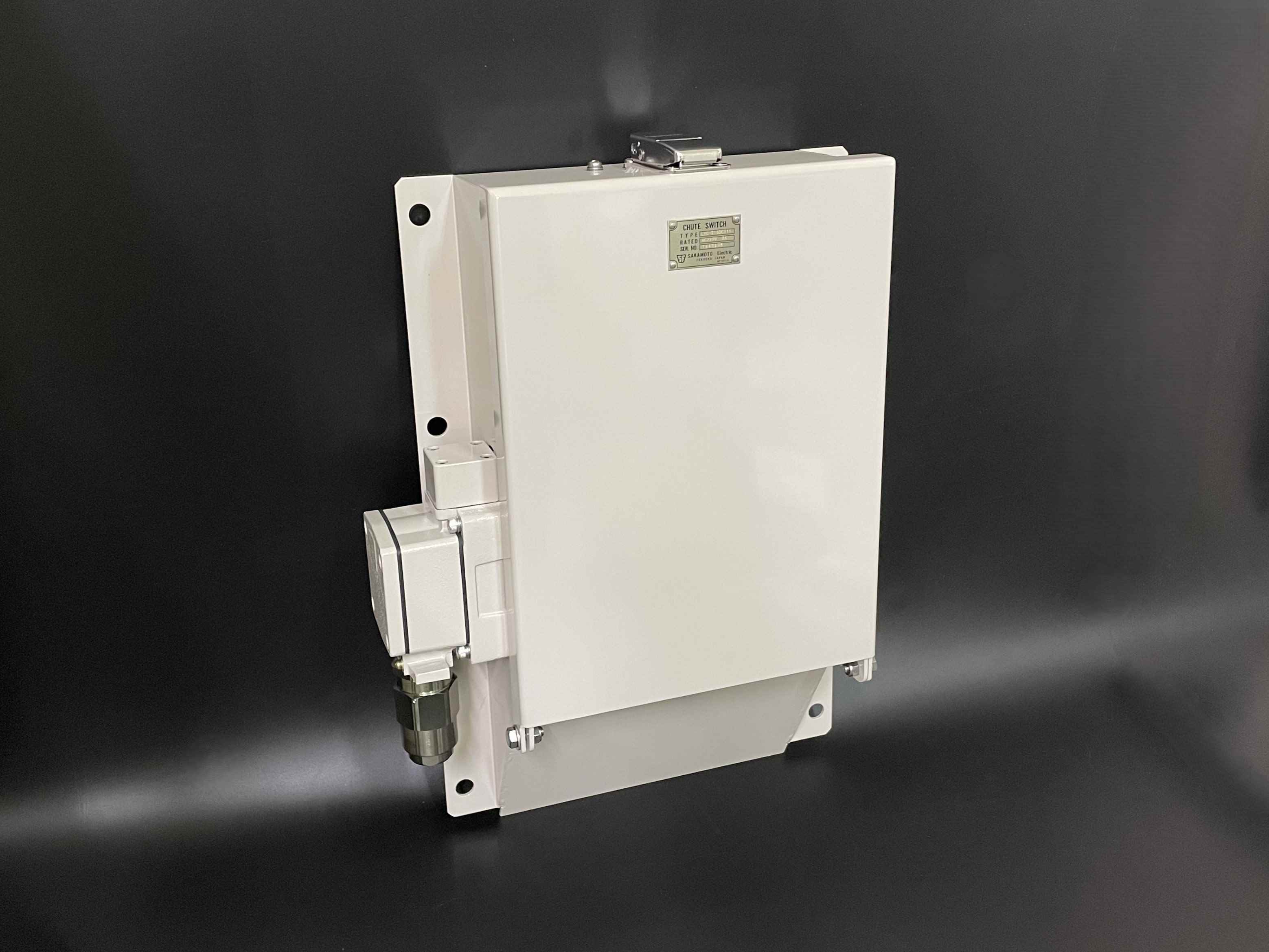

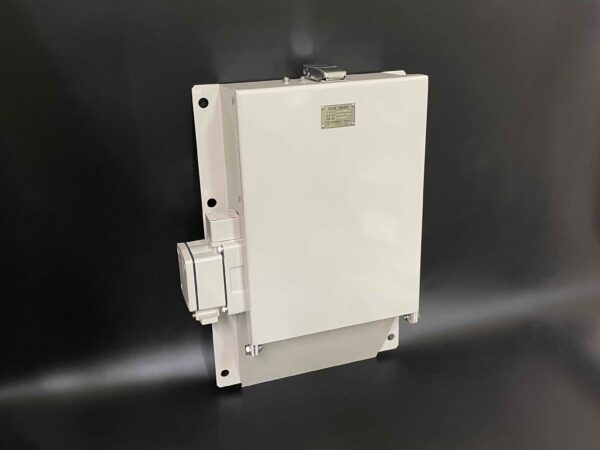

シュートスイッチ

シュートスイッチは、ベルトコンベヤなどの搬送システムで、中継シュートに搬送物が詰まったこと検出するために使用される安全装置です。

シュート内の詰まりが発生した場合に、信号を出し緊急停止させるすることで、機械の損傷、荷こぼれなどのトラブルを防ぐことができます。

ラインナップ

お客様の使用用途に応じて、仕様をお選びいただけます。

項目		内容
検出部	アクチュエータ	検出板（エプロン）
	操作力	エプロン先端で 9.8N ±10％
	動作角度	30°(最大)
	動作方式	自動復帰
スイッチ部	使用定格	AC110V/3A　AC220V/2A
	接点構成	1a1b
	端子ねじ	M4
本体部	ケース	鋼板
	塗装色	5Y7/1近似
	ケーブル引込口	P：電線管ねじ結合方式　G3/4（標準） C：耐圧パッキン方式　φ12～14、G3/4（標準）
共通仕様	防爆構造	SDP-13（IP65相当）
	使用周囲温度	-10℃～+40℃ (氷結が無いこと)
	取付ねじ	8-M12　(供給外)
	絶縁耐力	AC2000V　1min.
	絶縁抵抗	100MΩ以上 (DC500Vメガー)
	寿命	機械的100万回　電気的50万回
