速度検出器（ベルトスリップ検出器）
速度検出器（ベルトスリップ検出器）は、連結軸やタッチプーリーでベルトコンベヤの速度を検出し、特定の速度まで低下すると接点(スイッチ)の開閉信号を出力する装置です。
ベルトコンベヤなどの速度監視や異常検出に使用され、ﾍﾞﾙﾄのスリップを検出し、コンベヤの火災などを未然に防ぎます。
ラインナップ
ご使用の用途に合わせて、タッチプーリー式、軸入力式を選ぶことができます。
電子式の速度検出器はお客様のにて検出速度の設定が可能です。

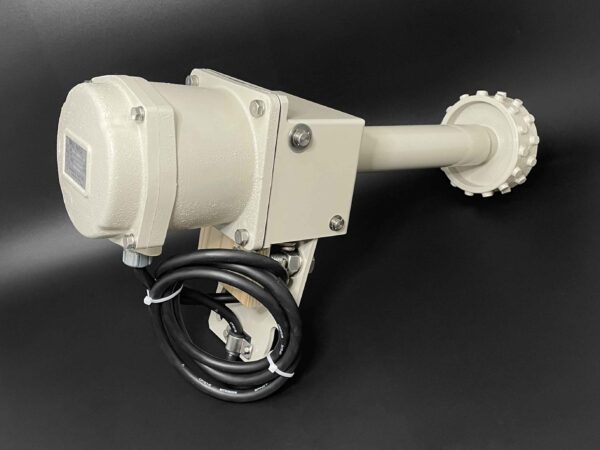

LSA-01-1
（タッチプーリー）-

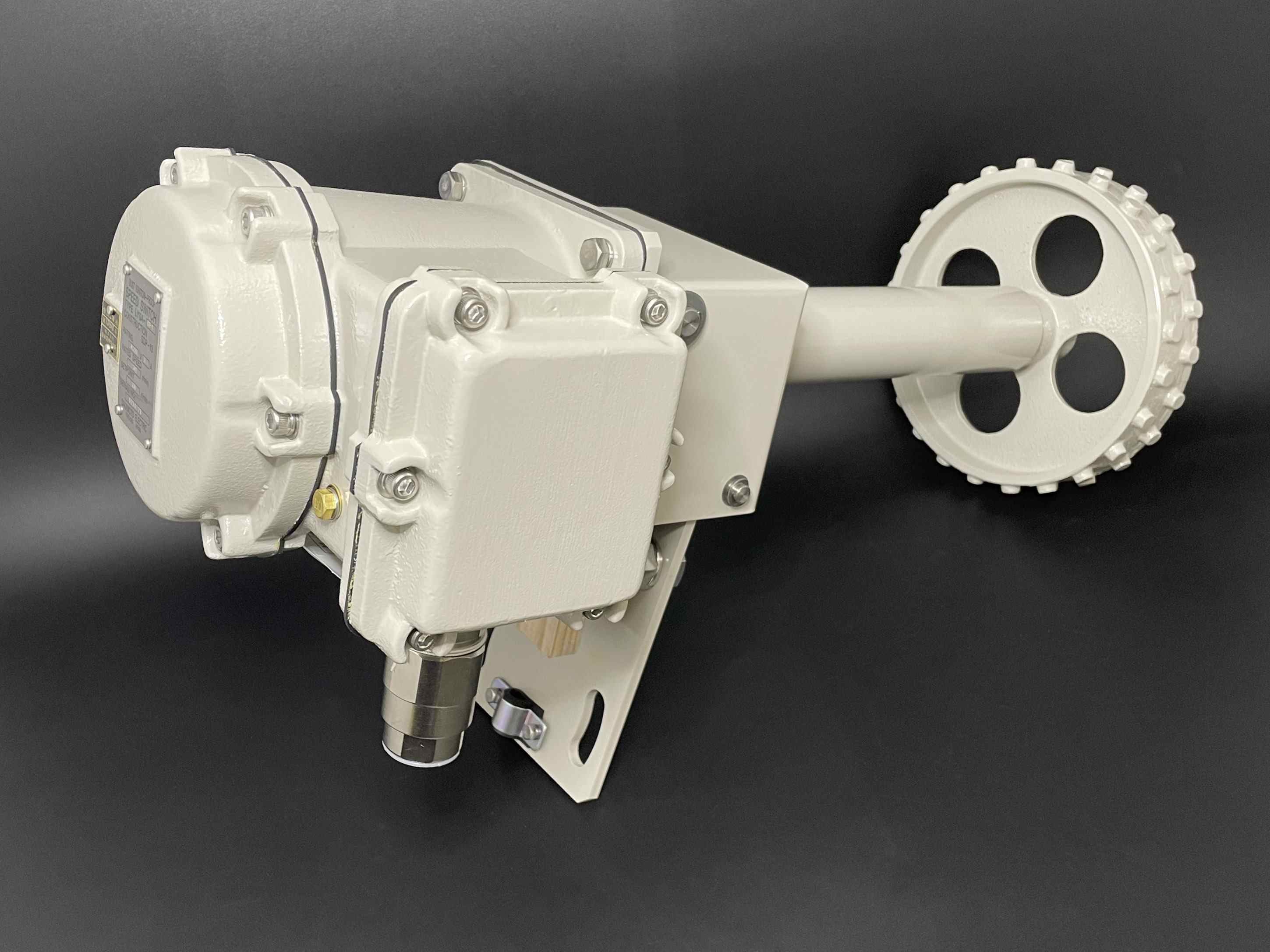

LYSA-02-1
（タッチプーリー、粉じん防爆SDP-13） -

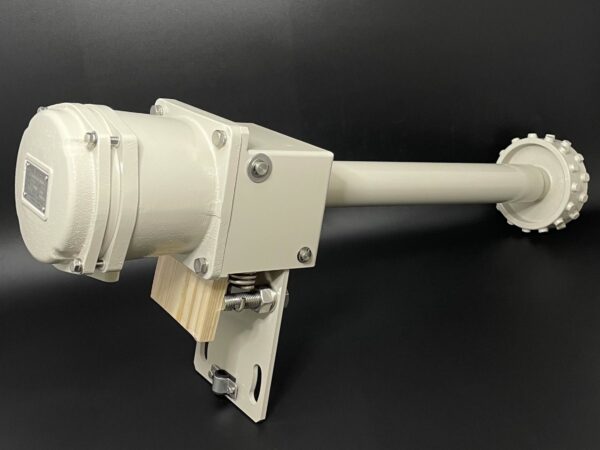

LSAE-01-2E
（タッチプーリー、電子式）
仕様
LSA
| 項目 | 内容 | ||
|---|---|---|---|
| LSA-01-□ | LSA-02-□ | ||
| 検出部 | タッチプーリー | φ130 | φ200 |
| 検出範囲 | 60～340r/min | 60～360r/min | |
| 接点部 | 使用定格 | AC125V/10A AC250/10A AC500V/2A | |
| 使用接点 | Z形マイクロスイッチ | ||
| 接点数 | 2接点 | ||
| 端子ねじ | M4 | ||
| 本体部 | ケース・カバー | アルミ合金 | |
| 検出部 | ケース：鋼板 プーリー：鋳鉄 |
||
| 塗装色 | 5Y7/1近似 | ||
| ケーブル引込口 | φ12～14、G1/2（標準） | ||
| 共通仕様 | 保護構造 | IP54相当 | |
| 使用周囲温度 | -10℃～+80℃ (氷結が無いこと) | ||
| 取付ねじ | 2-M10 (供給外) | ||
| 絶縁耐力 | AC2000V 1min. | ||
| 絶縁抵抗 | 100MΩ以上 (DC500Vメガー) | ||
| 寿命 | 機械的100万回 電気的50万回 | ||
LYSA
| 項目 | 内容 | ||
|---|---|---|---|
| LYSA-01-□ | LYSA-02-□ | ||
| 検出部 | タッチプーリー | φ130 | φ200 |
| 検出範囲 | 60～340r/min | 60～360r/min | |
| 接点部 | 使用定格 | AC110V/10A AC220V/6A AC440V/2A | |
| 使用接点 | Z形マイクロスイッチ | ||
| 接点数 | 2接点 | ||
| 端子ねじ | M4 | ||
| 本体部 | ケース・カバー | アルミ合金 | |
| 検出部 | ケース：鋼板 プーリー：鋳鉄 |
||
| 塗装色 | 5Y7/1近似 | ||
| ケーブル引込口 | P：電線管ねじ結合方式 G3/4（標準） C：耐圧パッキン方式 φ12～14、G3/4（標準） |
||
| 共通仕様 | 防爆構造 | SDP-13 (IP65相当) | |
| 使用周囲温度 | -10℃～+40℃ (氷結が無いこと) | ||
| 取付ねじ | 2-M10 (供給外) | ||
| 絶縁耐力 | AC2000V 1min. | ||
| 絶縁抵抗 | 100MΩ以上 (DC500Vメガー) | ||
| 寿命 | 機械的100万回 電気的50万回 | ||
LSAE
| 項目 | 内容 | ||
|---|---|---|---|
| LSAE-01-□ | LSAE-02-□ | ||
| 検出部 | タッチプーリー | φ130 | φ200 |
| 検出範囲 | 5～1000r/min 上限以上、下限以下のリレー励磁動作 |
||
| 出力リレー定格 | AC110V/1A AC250V/0.25A DC30V/1.25A DC110V/0.1A |
||
| 出力リレー | 1C | ||
| 電源電圧 | AC100/110V AC200/220V | ||
| 消費電力 | 5VA | ||
| 起動補償タイマー | 5秒（標準） ※設定可能範囲：0～99.9秒 | ||
| 本体部 | ケース・カバー | アルミ合金 | |
| 検出部 | ケース：鋼板 プーリー：鋳鉄 |
||
| 塗装色 | 5Y7/1近似 | ||
| ケーブル引込口 | 2sq 3芯 1.5mケーブル引出 | ||
| 共通仕様 | 保護構造 | IP54相当 | |
| 使用周囲温度 | -10℃～+50℃ (氷結が無いこと) | ||
| 取付ねじ | 2-M10 (供給外) | ||
| 絶縁耐力 | AC2000V 1min. | ||
| 絶縁抵抗 | 100MΩ以上 (DC500Vメガー) | ||
| 寿命 | 機械的100万回 電気的50万回 | ||
